- 產品名稱：巧克力水箱板液壓機500噸800噸1200噸水箱板拉伸機
- 推薦度：
- 參數特點
- 關于液壓機廠家
- 購買須知
咨詢熱線 : 18306370898
視頻展示：

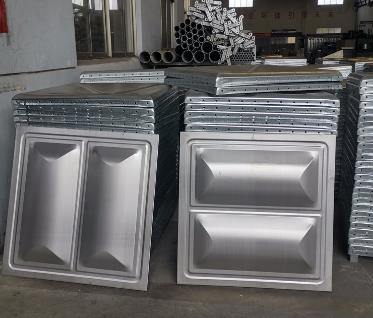

巧克力水箱模壓板也成巧克力水箱沖壓板，沖壓成型機設備選用多大噸位液壓機合適，這需要根據不銹鋼巧克力水箱板規格尺寸、樣式來定。選用合適的成型模具在液壓機的配合作用下一次拉伸成型。
山東威力重工機床有限公司設計生產有不銹鋼保溫水箱模壓板液壓機、不銹鋼消防水箱板拉伸液壓機、BDF復合水箱模塊成型液壓機、BDF無焊接拉伸模塊液壓機等等。根據不銹鋼水箱板模塊的尺寸，及模具的設計特點，設計定做所需液壓機的工作臺面、開口、行程等。多種噸位結構均可設計。除此以外，公司還可為客戶提供巧克力水箱模壓板、不銹鋼水箱板生產加工成套設備，其中水箱板模具是由專業的模具廠家提供。
近期公司就為客戶提供了一款500噸巧克力水箱板拉伸成型液壓機，屬于液壓拉伸機產品系列，液壓墊為多頂桿頂出，適合大面積的拉伸成型，適用于鋁、鐵、銅等金屬板材的拉伸成型，還大型汽車、農用車覆蓋件及其他零件。在鍋爐封頭、液化氣罐體、不銹鋼洗手槽、廚用不銹鋼水槽、浴池等產品的拉伸成型。公司設計生產有框架式拉伸液壓機、四柱式拉伸機，選用機器的結構，根據實際生產工藝需要來定。
巧克力水箱模壓板也成巧克力水箱沖壓板，沖壓成型機設備選用多大噸位液壓機合適，這需要根據不銹鋼巧克力水箱板規格尺寸、樣式來定。選用合適的成型模具在液壓機的配合作用下一次拉伸成型。
山東威力重工機床有限公司設計生產有不銹鋼保溫水箱模壓板液壓機、不銹鋼消防水箱板拉伸液壓機、BDF復合水箱模塊成型液壓機、BDF無焊接拉伸模塊液壓機等等。根據不銹鋼水箱板模塊的尺寸，及模具的設計特點，設計定做所需液壓機的工作臺面、開口、行程等。多種噸位結構均可設計。除此以外，公司還可為客戶提供巧克力水箱模壓板、不銹鋼水箱板生產加工成套設備，其中水箱板模具是由專業的模具廠家提供。
近期公司就為客戶提供了一款500噸巧克力水箱板拉伸成型液壓機，屬于液壓拉伸機產品系列，液壓墊為多頂桿頂出，適合大面積的拉伸成型，適用于鋁、鐵、銅等金屬板材的拉伸成型，還大型汽車、農用車覆蓋件及其他零件。在鍋爐封頭、液化氣罐體、不銹鋼洗手槽、廚用不銹鋼水槽、浴池等產品的拉伸成型。公司設計生產有框架式拉伸液壓機、四柱式拉伸機，選用機器的結構，根據實際生產工藝需要來定。
巧克力水箱板液壓機500噸800噸1200噸不銹鋼水箱板拉伸機特點：低能耗，高效率，機款新穎，該機具有沖壓功能、正反拉伸功能，多次拉伸功能，設有安全保護裝置、自動技術功能、其活動橫梁二段速度控制，空載快速，工進慢速靠模，拉伸，主缸，壓邊缸具有上下限保護、上下限行程位置設定簡單，方便、快捷。液壓控制系統采用了插裝閥集成塊。其高壓泵采用 斜軸式變量泵，并設有液壓油過濾、加熱、冷卻系統。電氣控制系統采用了可編程序控制器，多種故障報警指示器和非接觸式安全保護控制裝置的紅外光幕控制器。控制系統設有調整、半自動、連續循環三種工作方式。半自動和連續循環適于單動和雙動拉伸兩種工藝。該設備具有結構簡單，經濟、實用；精度高、抗偏載能力強等優勢，廣泛用于各個水箱長及加工車間。采用全自動PLC控制系統，工作靈敏、可靠，柔性好，具有調整、雙手單次循環連續工作三種操作方式。
不銹鋼水箱板成套生產設備
組成結構：
巧克力水箱板液壓機500噸800噸1200噸不銹鋼水箱板拉伸機機身采用三梁四柱式結構，主要構件要求為45#整板，需經過高溫退火消除內應力。滑塊導軌采用四立柱導向，導套采用銅基合金材料，提高許用面應力。
1、機械部分介紹
1.1、機身由三梁四柱組成，巧克力水箱板液壓機500噸800噸1200噸不銹鋼水箱板拉伸機結構具有結構緊湊簡單、設計合理、安裝連接便捷等特點。整機經過計算機的有限元優化設計，注重壓機整體性能，保證了整機的實用、耐用、高剛度和高可靠性。
三大梁采用45#鋼鋼板制作。
1.2、壓制缸：機器壓制噸位由單缸實現。活塞桿通過連接法蘭與滑塊相連接。缸體材料為優質45#鍛鋼，保證材質均勻；活塞桿表面中頻淬火處理。主缸密封件采用進口密封圈，確保密封可靠。
2、液壓系統：
液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。液壓站布置于主機右側。
2.1、液壓系統采用先進的插裝閥集成系統，該閥通流量大，抗污染，控制靈活，性能可靠，便于維修。電磁閥采用名優產品。
2.2、液壓系統工作壓力25MPa，主閥門應為二通插裝閥。要求液壓系統設有過載保護裝置。
2.3、油箱為鋼板焊接結構，其上安裝有油位指示計、空氣濾清器等，油箱安裝時要進行酸洗、鈍化和防銹處理，配有獨立的油液過濾裝置，以保證工作油液的清潔度，并可實現過濾裝置堵塞事故報警。
2.4、液壓管路系統應密封可靠，連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐振壓力表，管路磷化處理，然后涂防銹耐油漆。
2.5、能有效控制液壓系統泄漏，為此采取的措施有：
2.5.1結合面（閥、閥塊、法蘭、管接頭）采用優質密封圈，系統各處密封應可靠，防止空氣混入系統，有效防止殼體附件和焊接件漏油。
2.5.2管道排列有序整齊，高低壓管道有明顯的顏色區分，優先采用法蘭式連接，并設有足夠的防震隔振管卡，盡量采用集成化連接，減少滲漏點。
3、電氣控制系統
電氣控制系統既考慮到整個系統的先進性，又充分考慮到系統配置的實用性及可升級性，使整個系統有優良的性能價格比。
3.1、巧克力水箱板液壓機500噸800噸1200噸不銹鋼水箱板拉伸機主操作面板設在電控柜上，操作面板采用鋁合金或不銹鋼，按鈕和信號燈等標識必須通過雕刻等方式，可靠耐用。
3.2、對巧克力水箱板液壓機500噸800噸1200噸不銹鋼水箱板拉伸機的各種報警信號，限位開關與壓機動作實現程序聯鎖。
3.3、操縱箱內設PLC，壓機的各種工藝動作主要由其完成，預留有5%的輸入輸出點。操縱箱上設置有風扇，使PLC 工作在允許范圍內，電氣柜有良好的密封性，可有效的防止灰塵的侵入。動力柜內有控制總電源及各部電機的起停及保護開關。柜中配有漏電保護器，并預留220V/10A 電源插座。
3.4、考慮到操作的方便和安全，壓機配備了移動操作臺，操作臺上設置雙手按鈕、電源指示、急停按鈕及必要?jiǎng)幼靼粹o。雙手按鈕用于半自動工作，兩個雙手按鈕間距大于300mm。

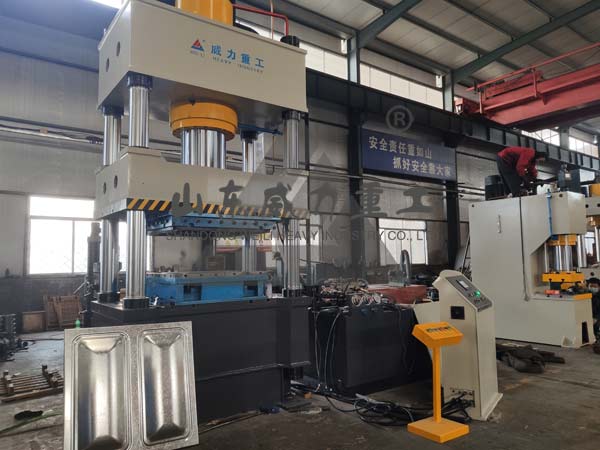

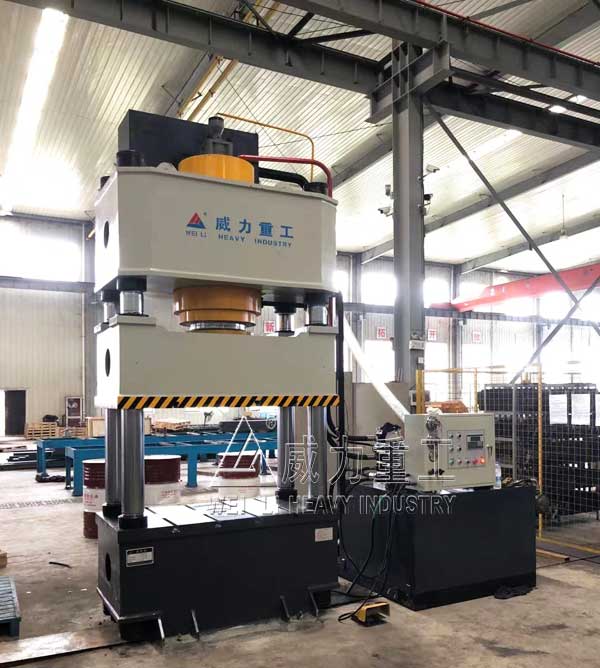

800噸四柱液壓機巧克力水箱板拉伸液壓機
800噸四柱液壓機巧克力水箱板拉伸液壓機
4、巧克力水箱板操作方式：
4.1、巧克力水箱板液壓機工作方式：定程和定壓；
4.2、巧克力水箱板操作方式：手動、半自動（雙手單次循環）。
5、安全保護
5.1、設置急停按鈕，按下急停按鈕，壓機立即停止。
5.2、滑塊在上、下限位處均設有限位開關。
5.3、液壓系統中設有安全閥，確保壓機不會超載工作而損壞。
5.4、上橫梁配置安全護欄以及上下用爬梯。
巧克力水箱板液壓機500噸800噸1200噸不銹鋼水箱板拉伸機技術參數（僅供參考）
| 型號 | 單位 | 400T | 500T | 630T | 830T | 1200T | |||||||||
| 公稱力 | KN | 400 | 5000 | 6300 | 8300 | 12000 | |||||||||
| 頂出力 | KN | 630 | 1000 | 1250 | 1800 | 1600 | |||||||||
| 液體最大工作壓力 | Mpa | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||
| 滑塊行程 | Mm | 800 | 900 | 900 | 1000 | 1000 | |||||||||
| 最大開口高度 | Mm | 1400 | 1500 | 1500 | 1800 | 1800 | |||||||||
| 工作臺尺寸 | 前后 | Mm | 1200 | 1400 | 1600 | 2400 | 2500 | ||||||||
| 左右 | Mm | 1260 | 1400 | 1600 | 1600 | 1800 | |||||||||
| 頂出缸行程 | Mm | 300 | 300 | 400 | 400 | 400 | |||||||||
| 滑塊速度 | 空程下行 | Mm/s | 100 | 100 | >100 | 120 | 120 | ||||||||
| 工作 | Mm/s | 8-15 | 10 | 12 | 5-12 | 5-12 | |||||||||
| 回程 | Mm/s | 70 | 80 | 65 | 80 | 90 | |||||||||
| 電機功率 | KW | 22 | 37 | 55 | 75 | 75 | |||||||||
| 總重量（約） | T | 22 | 30 | 40 | 50 | 60 | |||||||||
1200噸巧克力水箱模壓板液壓機
